В когнитивной модели выделяют два типа причинно-следственных связей: положительные и отрицательные. При положительной связи увеличение значения фактора-причины приводит к увеличению значения фактора-следствия, а при отрицательной связи увеличение значения фактора-причины приводит к уменьшению значения фактора-следствия. Пример когнитивной карты некоторой экономической ситуации приведен на рис.1

.

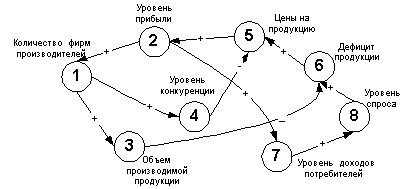

Рис.1. Пример когнитивной карты

Причинно-следственный граф представляет собой упрощенную субъективную модель функциональной организации наблюдаемой системы и является «сырым» материалом для дальнейших исследований и преобразований – когнитивного моделирования.

Цель когнитивного моделирования заключается в генерации и проверке гипотез о функциональной структуре наблюдаемой ситуации до получения функциональной структуры, способной объяснить поведение наблюдаемой ситуации.

Основные требования к компьютерным системам когнитивного моделирования – это открытость к любым возможным изменениям множества факторов ситуации, причинно-следственных связей, получение и объяснение качественных прогнозов развития ситуации (решение прямой задачи «Что будет, если …»), получение советов и рекомендаций по управлению ситуацией (решение обратной задачи «Что нужно, чтобы …»).

Узким местом существующих систем когнитивного моделирования ситуаций [Максимов, 1999; Кулинич, 1998; Силов, 1995] является несогласованность их пользовательского интерфейса и алгоритмов обработки с психологическими особенностями субъективного измерения значений и силы взаимовлияния факторов наблюдаемой ситуации. Эта несогласованность приводит к ошибкам и заблуждениям эксперта при определении силы взаимовлияния факторов, которые включаются в когнитивную модель ситуации. Разработка стратегии поведения субъекта на основе когнитивной модели с заблуждениями, естественно, приводит к стратегиям-заблуждениям.

В предлагаемой компьютерной системе концептуального моделирования неструктурированных ситуаций «Канва» влияние заблуждений эксперта ослабляется с помощью специальных программных модулей и подсистем, учитывающих особенности организации человеческой системы измерения, оценки и переработки субъективной информации.

Подсистемы системы концептуального моделирования «Канва» обеспечивают поддержку представления субъективной информации, извлечения предпочтений эксперта, обработку, представление результатов моделирования и поддержку аналитической деятельности эксперта.

Описание функционального назначения всех подсистем системы концептуального моделирования и их взаимодействие в процессе когнитивного анализа и моделирования плохо определенной ситуации приводится ниже.

14.2 Подсистема представления субъективной информации

Подсистема представления субъективной информации обеспечивает:

-Ввод в систему факторов, описывающих ситуацию, множество факторов - F={fi}.

-Задание числовых или лингвистических значений фактора в виде упорядоченного множества их абсолютных значений.

-Графический интерфейс для построения когнитивной модели ситуации в виде ориентированного знакового графа.

В подсистеме представления субъективной информации в качестве измерительных шкал значений наблюдаемых факторов ситуации используются порядковые шкалы, что позволяет интегрировать в единую модель ситуации факторы, имеющие числовые и лингвистические значения.

Когнитивная модель ситуации представляется в виде ориентированного знакового графа и задается матрицей смежности W={wij}, wij{-1,0,1} .

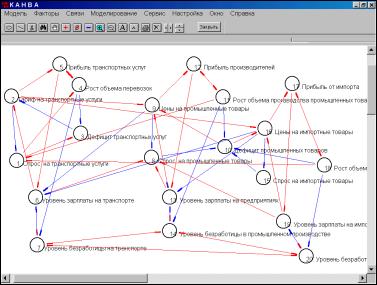

Окно графического редактора системы «Канва» для построения и редактирования орграфа ситуации приведено на рис.2.

Графический интерфейс представляет собой полноценный графический редактор, обеспечивающий: ввод нового фактора, установку причинной связи между факторами, определение направления и типа связи (положительная, отрицательная), удаление фактора, удаление связи, изменение масштаба представления графа.

Рис.2. Окно графического редактора

14.3 Подсистема извлечения предпочтений эксперта

Для определения силы взаимовлияния факторов в систему моделирования встроена подсистема извлечения предпочтений эксперта. В этой подсистеме в качестве исходной информации используется информация о числовых или лингвистических значениях факторов ситуации и знаковый граф ситуации, введенные в подсистеме представления субъективной информации. Исходная информация используется системой для порождения вопросов эксперту, из ответов на которые извлекается информация о силе причинных связей факторов ситуации.

Система обеспечивает генерацию вопросов эксперту и определение силы причинных связей между факторами в трех режимах:

Прямого оценивания. В этом режиме сила причинной связи определяется как передаточный коэффициент, вычисляемый по известным отклонениям фактора причины и фактора следствия. Задание отклонения значений факторов выполняется в двух режимах:

точное задание значений отклонений факторов причины и следствия;

задание отклонения значений факторов причины или следствия в виде нечеткого множества - функции принадлежности, заданной на множестве значений факторов.

Парного сравнения. В этом режиме с помощью процедуры парного сравнения осуществляется упорядочивание факторов причин по силе влияния на фактор следствия. В режиме парного сравнения осуществляется автоматическое обнаружение ошибок (нетранзитивных оценок) эксперта и их автоматическая или ручная корректировка.

Задание функциональной зависимости. В этом режиме значение фактора следствия определяется как функция от значений факторов причин. Этот режим используется в случае, если все значения факторов причин имеют числовые значения и известна их функциональная зависимость.

14.4 Подсистема обработки

После определения силы взаимовлияния всех связанных причинными связями факторов, знаковый орграф преобразуется во взвешенный орграф. Динамика процессов ситуации описывается системой уравнений продукций «Если, … То …». В матричном виде эта система уравнений записывается в следующем виде:

Z(t+1)=W°Z(t) (1)

где, Z(t)=(zi(t)) – начальный вектор приращений значений факторов в момент времени t; Z(t+1)=(zi(t+1)) – вектор приращений значений факторов в момент времени t+1, zi(t)[‑1,1]; W=|wij| - матрица смежности, wij[-1,1] – характеризует силу причинной связи.

Приращения значений факторов в последовательные дискретные моменты времени Z(t+1), … , Z(t+n) вычисляются с применением следующего правила композиции [Силов, 1995]:

zi(t)=max(zi+(t), zi-(t))

где, zi+(t)= (zj(t-1).wij) – максимальное положительное, а zi-(t) - максимальное по модулю отрицательное zi-(t)= (|zj(t-1).wij)| приращение значения фактора-следствия.
