Теория управления. Принципы системного анализа

Рис. 7.Муфта сцепления (а) и её эквивалентная схема (б)

Крутящий момент через вал имеющий крутильную жесткость передается на маховик и диск rc="images/referats/5837/image502.png">с фрикционной накладкой. Суммарный момент инерции ведущего диска равен . Небольшая часть крутящего момента теряется в подшипнике с коэффициентом трения . Когда диски прижаты друг к другу, крутящий момент через фрикционные накладки передается на ведомый диск и далее через вал , на коробку передач.

Эквивалентная схема полностью отражает механизм передачи крутящего момента от двигателя до коробки передач. Момент моделируется током трение в подшипнике – резистором , гибкость вала – индуктивностью , масса ведущего диска – моментом инерции . Работу фрикционных накладок отражает резистор R. Дальнейшая передача момента от диска до коробки передач аналогична рассмотренной.

Примером механической поступательной системы (рис. 8) служит автомобиль массой , который перевозит груз массой и прицеп массой . В прицепе находится подпружиненный груз массой .

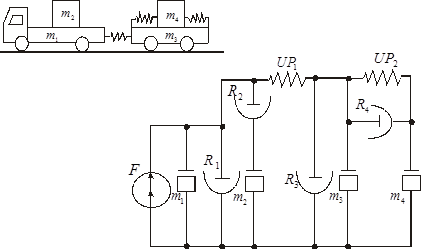

Рис. 8.Поступательная механическая система и её эквивалентная схема:

На рисунке F – тяга автомобиля; и – приведенные коэффициенты трения между грузами и кузовами автомобиля и прицепа; и – упругости сцепления и пружины крепления груза к прицепу

В качестве примера системы, состоящей из электрической, механической и пневматической подсистем, рассмотрим вибронасос (рис. 9). Под воздействием переменного магнитного поля, возникающего в зазоре электромагнита, приходит в движение груз массой т. Этот груз, шарнирно связанный через рычаг с насосом, действует на сильфон S, который, пульсируя, прокачивает воздух через клапаны k.

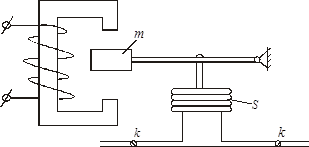

Рис. 9.Схема вибронасоса

В устройстве можно выделить конструктивно самостоятельные простые подсистемы, доказанные на эквивалентной схеме замещения (рис. 10): обмотку электромагнита 1, электромагнит 2, рычажный механизм 3, сильфон и воздушную магистраль с клапаном Связи этих подсистем осуществляются гираторами для пар 1-2 и 3-4 и трансформатором – для пары 2-3.

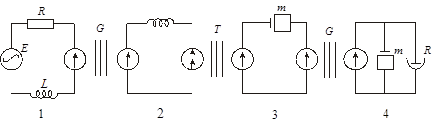

Рис.10.Эквивалентная схема замещения вибронасоса

17.4 Метод получения топологических уравнений

Эквивалентная схема технической системы может быть представлена в виде графа, ребра которого изображают двухполюсники, замещающие элементы (компоненты) системы. Пусть задан граф (рис. 11) некоторой технической системы. Топологические уравнения равновесия (типа уравнений первого закона Кирхгофа) могут быть записаны для каждого сечения, которое может включать один или несколько узлов. Для узлов, отмеченных на рис. 11, можем записать (принимая знак минус при направлении ребер к рассматриваемому узлу) следующие уравнения:

сечение 1 ;

сечение 1-5 ;

сечение 2 (11)

сечение 4 .

Топологические уравнения неразрывности (аналоги второго закона Кирхгофа) будут иметь вид:

(12)

Процедура получения уравнений (11), (12) может быть формализована. Для этой цели вводят матрицу контуров и сечений – М-матрицу. Такую матрицу строят с помощью ориентированного графа эквивалентной схемы и выбранного для этого графа дерева. Количество столбцов матрицы соответствует числу ветвей дерева, а количество строк – числу хорд.

Рис.11.Граф эквивалентной схемы

При формировании М-матрицы хорды поочередно включают в дерево с образованием замкнутого контура. При обходе этого контура в направлении включенной хорды формируют строку матрицы. В столбцах матрицы, соответствующих ветвям дерева, ставят +1 при совпадении направления ветви с направлением обхода и -1, если направления противоположны.

Рассмотрим построение М-матрицы (табл. 1) для графа, показанного на рис. 11. Принимая пятый узел за базовый, построим дерево графа (рис. 12). При подключении хорды 1-2 образуется контур 1-2, 2-3, 3-5, 1-5,поэтому в первой строке матрицы будем иметь - 1 (для ветви 1-5), + 1 (для ветвей 2-3, 3-5) и 0 (для ветви 3-4). Аналогично заполняют остальные строки.

Таблица 10.2
