Теория управления. Принципы системного анализа

Если паспорт и билет в порядке, то сотрудник авиакомпании регистрирует клиента на рейс и распечатывает посадочный талон. При этом он взаимодействует с информационной системой авиакомпании. Сотрудник отдаёт пассажиру посадочный талон и паспорт, после чего уточняет, нет ли в багаже пассажира запрещённых грузов (например, воспламеняющихся веществ). Если таковые есть, то они изымаются из багажа. Со

трудник авиакомпании забирает багаж и ручную кладь пассажира и регистрирует её. При этом сотрудник снова взаимодействует с информационной системой авиакомпании. Если выясняется, что есть перевес, то сотрудник уведомляет об этом пассажира и сообщает сколько необходимо заплатить. После получения денег от пассажира, сотрудник регистрирует оплату в системе.

В итоге, пассажир получает багажную квитанцию. Сотрудник желает пассажиру приятного полёта, и процесс завершается.

Модель бизнес процесса в BPMN

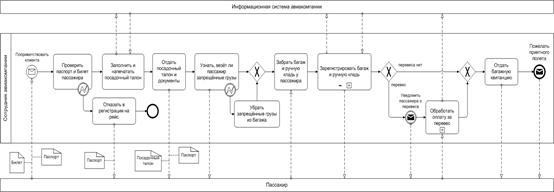

На иллюстрации, представленной ниже, показана модель бизнес процесса «Регистрация на рейс».

Рис. 13. Пример моделирования бизнес процесса в BPMN 1.1: Регистрация на рейс

BPMN 2.0

The Business Process Model and Notation — это рабочее название BPMN версии 2.0. Концепция BPMN 2.0 подразумевает создании единой спецификации, описывающей нотацию, метамодель и формат обмена моделей, но с новым именем, которое сохранило бы бренд «BPMN». В настоящий момент опубликованы две заявки, которые рассматриваются в качестве кандидатов на спецификацию BPMN 2.0 (см. BPMN 2.0 Заявка 1 и BPMN 2.0 Заявка 2 в разделе Ссылки).

14.8 Метод анализа иерархий (МАИ): введение

Опыт использования методов математического моделирования и компьютеров в различных сферах целенаправленной человеческой деятельности привел к пониманию многих принципиальных трудностей, возникающих при их внедрении в реальную практику, сотканную из непрерывной череды актов принятия решений. Оказалось, что лицо, принимающее решение, при принятии решения учитывает огромное число разнообразных показателей, представить которые в виде единственного критерия удается только в редких случаях. Стало ясно, что методики естественных наук, успешно применявшиеся при моделировании технологического уровня социально-экономической системы, совершенно недостаточно для решения более сложных проблем, которые по сути своей многокритериальны. При поиске "наилучшего" плана или альтернативы существенное значение имеют факторы, не поддающиеся формализации (социальные, организационные, политические, психологические и т. п.). Поэтому руководитель (ЛПР), анализирующий решение, предложенное ему специалистом по математическому моделированию, и понимающий, что неформализуемые факторы могут оказать более сильное воздействие на результат, чем, например, оптимальное распределение ресурсов, склонен отнестись скептически к такому решению, не учитывающему ясные для ЛПР возможности повышения эффективности принимаемых решений. Если, кроме того, учесть, что ЛПР обычно имеет в голове (но не в модели!) огромное число ограничений, которые он не хотел бы нарушить, то станет ясно, почему он склонен принять собственное решение, отличное от полученного с помощью компьютера.

Один из способов практического преодоления перечисленных трудностей состоит во включении ЛПР в процесс построения моделей и принятия решений на их основе. Для этого предназначены человеко-машинные (имитационные) системы. Одним из классов таких систем являются системы поддержки принятия решений (СППР), в рамках которых опыт и неформализованные знания ЛПР сочетаются с математическим исследованием.

СППР, основанная на методе анализа иерархий (МАИ), является простым и удобным средством, которое поможет структурировать проблему, построить набор альтернатив, выделить характеризующие их факторы, задать значимость этих факторов, оценить альтернативы по каждому из факторов, найти неточности и противоречия в суждениях ЛПР/эксперта, проранжировать альтернативы, провести анализ решения и обосновать полученные результаты.

СППР МАИ может использоваться при решении следующих типовых задач:

-оценка качества организационных, проектных и конструкторских решений;

-определение политики инвестиций в различных областях;

-задачи размещения (выбор места расположения вредных и опасных производств, пунктов обслуживания);

-распределение ресурсов;

-проведение анализа проблемы по методу "стоимость-эффективность";

-стратегическое планирование;

-проектирование и выбор оборудования, товаров;

-выбор профессии, места работы, подбор кадров.

Основные положения метода анализа иерархий были разработаны известным американским математиком Т.Л.Саати и опубликованы в 1977г. Томас Саати является одним из самых ярких представителей прикладной науки. Об этом говорят не только его математическая эрудиция и глубина новых теоретических результатов, но и диапазон приложений. Он был прав, предпослав к одной из своих монографий эпиграф: "Я люблю обе стороны математики: чистую - как возвышенный уход от реальности, прикладную - как страстное стремление к жизни".

МАИ используется для решения слабо структуризованных и неструктуризованных проблем. Методология решения таких проблем опирается на системный подход, при котором проблема рассматривается как результат взаимодействия и, более того, взаимозависимости множества разнородных объектов, а не просто как их изолированная и автономная совокупность.

14.9 Основные принципы МАИ

Человеку присущи два характерных признака аналитического мышления: один - умение наблюдать и анализировать наблюдения, другой - способность устанавливать отношения между наблюдениями, оценивая уровень (интенсивность) взаимосвязей, а затем синтезировать эти отношения в общее восприятие наблюдаемого.

На основе этих свойств человеческого мышления были сформулированы три принципа, реализация которых и является содержанием МАИ:

-принцип идентичности и декомпозиции;

-принцип дискриминации и сравнительных суждений;

-принцип синтеза.

1. Принцип идентичности и декомпозиции

Реализация этого принципа осуществляется на первом этапе применения МАИ, в котором предусматривается структурирование проблемы в виде иерархии. Иерархия строится с вершины - это общая цель или фокус проблемы. В общем случае целей может быть несколько. За фокусом следует уровень наиболее важных критериев. Каждый из критериев может разделяться на субкритерии, за которыми следует уровень альтернатив. ЛПР при построении иерархии вынужден вникнуть в проблему. От этого этапа во многом зависят конечные результаты принятия решений.Формирование множества альтернатив и критериев осуществляется с учетом рекомендаций. Этап является неформализуемым.

Пример

При обсуждении проблемы улучшения жилищных условий семьей была сформулирована цель - покупка дома. Обсуждались и другие цели решения этой проблемы (например, ремонт имеющегося жилья). Из каталога были отобраны три наиболее предпочтительных дома (варианты А, В, С), которые и были осмотрены семьей непосредственно. Для выбора окончательного варианта она решила воспользоваться методом анализа иерархий. Итогом первого этапа МАИ, который явился результатом семейного обсуждения, стала следующая иерархия:
