Теория управления. Принципы системного анализа

Приращение значения фактора zi(t) Z(t), "t, представляется парой [Силов, 1995]: 1zi(t), ci(t)A, где, ci(t) – консонанс значения фактора, 0 ci(t) 1,

ci(t)=

Консонанс фактора характеризует уверенность субъекта в приращени

и значения zi(t) фактора fi. При ci(t)»1, т.е. zi+(t)>>|zi-(t)| или |zi-(t)|>>zi+(t) уверенность субъекта в значении фактора zi(t) максимальна, а при ci(t)» 0, т.е. zi+(t) » |zi-(t)| минимальна. Интервалы значений консонанса в системе «Канва» имеют лингвистическую интерпретацию типа «Невозможно», «Возможно», «Достоверно» и т.д.

Результаты моделирования представляются в виде двумерного массива, строки которого – значения одного фактора в последовательные моменты времени, столбцы – значения всех факторов в последовательные моменты времени. Информация из двумерного массива данных избирательно используется подсистемами представления результатов моделирования и поддержки аналитической деятельности эксперта.

14.5 Подсистема представления результатов моделирования

Результаты моделирования в системе «Канва» представляются в графическом или табличном виде.

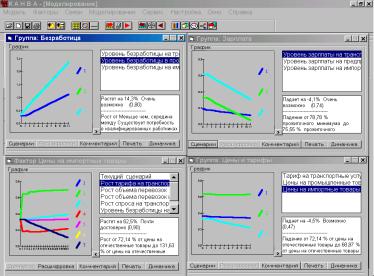

Рис.3.

Прогнозные абсолютные числовые и лингвистические значения факторов, а также отклонения значений факторов представляются в графическом виде или в таблицах на естественном и понятном эксперту языке.

На рис.3 показана форма системы «Канва» с представлениями результатов моделирования в графическом виде.

14.6 Подсистема поддержки аналитической деятельности эксперта

Подсистема поддержки аналитической деятельности эксперта является ядром системы концептуального моделирования «Канва». Функциональность и организация этой подсистемы ориентирована на стимуляцию мышления и интуиции эксперта и включает подсистемы:

1. Подсистема объяснения прогноза развития ситуации. Эта подсистема обеспечивает автоматическую генерацию отчета, включающего описание последовательных шагов (причинно-следственных цепочек) получения прогнозного значения любого фактора ситуации. Отчет включает положительную и отрицательную причинно-следственные цепочки. Положительная цепочка объясняет причину увеличения значения признака, а отрицательная его уменьшения.

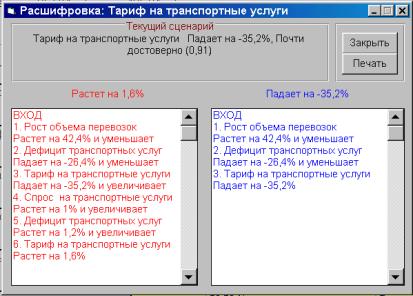

Рис. 4. Форма расшифровки значения фактора

На рис. 4 Показана форма расшифровки значения фактора «Тариф на транспортные услуги» падает на 35,2%. В этой форме приведено объяснение изменение значения фактора «Тариф на транспортные услуги» при увеличении объема перевозок на 42,4 %. Правый список формы показывает причинно-следственную цепочку увеличивающую (+1,6%), а левый уменьшающую (-35,2%) значение анализируемого фактора.

2. Советующая подсистема. Эта подсистема обеспечивает интеллектуальную поддержку разработки стратегии достижения векторной цели с выдачей рекомендаций (советов) для выбора управляющих воздействий. Для получения совета эксперт из описания векторной цели (это множество факторов и их целевых значений) последовательно выбирает целевые факторы. Система, для каждого выбранного фактора предлагает два множества альтернативных управляющих воздействий. Первое множество включает факторы, значения которых для достижения целевого значения фактора необходимо увеличивать, а второе множество, соответственно, уменьшать. Эксперт, опираясь на собственные предпочтения, может выбрать любой фактор из любого предложенного множества в качестве альтернативного управляющего воздействия. Система, при этом в оперативном режиме отображает, во-первых, рекомендуемую абсолютную величину управляющего воздействия, а во-вторых, результат применения этого управляющего воздействия в графическом виде.

Таким образом, советующая подсистема поддерживает диалоговый режим разработки стратегии достижения векторной цели: эксперт выбирает целевой фактор; система дает ему советы и рекомендации по выбору управляющих факторов; эксперт выбирает управляющий фактор и величину воздействия; система оперативно отображает результаты применения этого воздействия. Советующий режим конструирования стратегии достижения векторной цели раскрепощает мышление и стимулирует интуицию эксперта, позволяет сформулировать множество различных сценариев (стратегий) достижения поставленной цели.

3. Подсистема поддержки сценарного исследования ситуации. Эта подсистема обеспечивает ввод, редактирование, просмотр и активизацию (загрузку) любого сценария. Сценарное исследование различных стратегий достижения цели осуществляется в подсистеме сравнения сценариев развития ситуации. Эта подсистема обеспечивает возможность парного сравнения и анализа двух любых сценариев развития ситуации.

Результаты моделирования: таблицы прогноза развития ситуации, графики, описание сценариев, расшифровки значений факторов в системе «Канва» могут быть распечатаны на принтере или в файл документа «Word».

Таким образом, система «Канва» может быть использована для концептуального анализа и моделирования сложных и плохо определенных политических, экономических или социальных ситуаций, разработки стратегий управления и механизмов их реализации, разработки программных документов стратегического развития страны, региона, предприятия, фирмы и т.д., а также, в качестве инструментария для непрерывного мониторинга состояния ситуации, порождения и проверки гипотез механизмов развития и механизмов управления ситуацией.

Применение системы концептуального моделирования «Канва» значительно расширяет горизонты аналитических возможностей экспертов, освобождая их интеллект от рутинной работы, стимулирует воображение и интуицию для генерации оригинальных решений и находок управления и рефлексивного поведения в запутанной ситуации.

14.7 Моделирование бизнес процессов на основе BPMN-диаграмм

Нотация моделирования бизнес процессов (Business Process Modeling Notation, BPMN) — графическая нотация для моделирования бизнес процессов. BPMN была разработана Business Process Management Initiative (BPMI) и поддерживается Object Management Group, после слияния организаций в 2005 году. Текущая версия BPMN — 1.2; ведётся разработка версии 2.0.

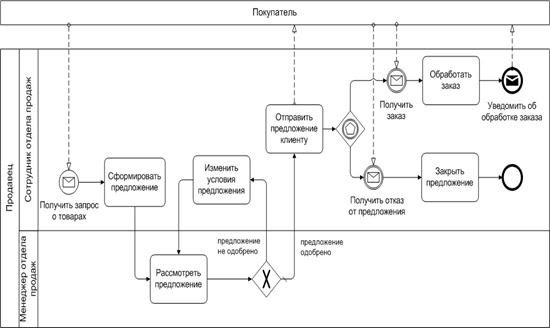

Рис. 5. Пример моделирования бизнес процесса в нотации BPMN 1.1: Обработка запроса о товарах

Спецификация BPMN описывает графическую нотацию для отображения бизнес-процессов в виде диаграмм бизнес процессов (ДБП). BPMN ориентирована как на технических специалистов, так и на бизнес пользователей. Для этого язык использует базовый набор интуитивно понятных элементов, которые позволяют определять сложные семантические конструкции. Кроме того, спецификация BPMN определяет как диаграммы, описывающие бизнес процесс, могут быть трансформированы в исполняемые модели на языке BPEL.
