Теория управления. Принципы системного анализа

В этих условиях математический аппарат играет подчиненную роль. Гораздо большего внимания требует содержательная часть моделирования, предварительная типизация, структурирование изучаемых объектов.

Обоснованием для проведения имитационного моделирования служит массовость и стохастичность результатов функционирования исследуемых систем. В отношение моделирования процессов в техносфере

, можно сказать следующее:

выполнение большинства технологических операций удобно рассматривать в виде процесса функционирования человеко-машинной системы; при этом успешное или неуспешное завершение какой-либо из них следует считать случайным исходом;

при рассмотрении конкретной производственной операции, многократно выполняемой на различных объектах промышленности, энергетики и транспорта, можно утверждать массовый характер этих работ.

Таким образом, при анализе безопасности техносферы имитационное моделирование обосновано и целесообразно.

Можно также сказать, что имитационное моделирование является одной из форм диалога человека с ЭВМ и резко повышает эффективность изучения системы. Оно является особенно незаменимым, когда невозможна строгая постановка математической задачи (полезно попробовать разные постановки), отсутствует математический метод решения задачи (можно использовать имитацию для целенаправленного перебора), имеется значительная сложность полной модели (следует имитировать поведение декомпозиционных частей). Наконец, имитацией пользуются и в тех случаях, когда невозможно реализовать математическую модель из-за недостатка квалификации исследователя.

Кроме термина «имитационное моделирование» в литературе употребляется словосочетание «машинное моделирование». В него вкладывают весьма широкий смысл – от синонима имитации до указания на то, что в исследовании для каких-либо целей используется ЭВМ. Однако некоторыми авторами [1] отмечается наш взгляд, наиболее логичным является использование этого понятия в тех случаях, когда манипуляции с моделью целиком или почти целиком выполняются вычислительной техникой и не требуют участия человека.

8.7 Процесс построения математической модели

Процесс построения математической модели не является строго формализованным (зависит от исследователя, его опыта, таланта, опирается на определенный опытный материал (феноменологическая основа моделирования, содержит предположения, определяющую роль играет и интуиция).

В разработке моделей можно выделить три основные стадии:

построение модели;

пробная работа с моделью;

корректировка и изменение модели по результатам пробной работы.

Современное математическое моделирование немыслимо без привлечения вычислительной техники (численное моделирование, численный эксперимент).

Схематически процесс создания математической модели можно разбить на следующие этапы, отражающие степень взаимодействия человека и ЭВМ:

установление возможных форм связей (человек);

составление варианта математического моделирования (человек):

определение входных и выходных переменных;

введение допущений;

установление ограничений;

формирование математических зависимостей;

решение модельных задач (машина);

сравнение результатов решения с накопленной информацией, определение несоответствий (машина, человек);

анализ возможных причин несоответствия (человек);

составление нового варианта модели (человек).

При моделировании процессов в техносфере, как при нормальном функционировании человеко-машинных систем, так и в ЧС приходится иметь дело с их большим разнообразием и высокой сложностью, что требует знания не только наиболее общих законов, но и частных закономерностей.

К числу наиболее общих законов техносферы относятся уравнения баланса массы, законы сохранения центра масс, количества движения, момента количества движения, энергии, справедливые при определенных условиях для любых материальных тел и технологических процессов, независимо от их структуры, состояния и химического состава. Эти уравнения подтверждены огромным количеством экспериментов.

Более частные соотношения в физике и механике в частности называются физическими уравнениями или уравнениями состояния. Например, закон Гука, устанавливающий связь между механическим напряжением и деформацией упругих тел, или уравнение Клапейрона – Менделеева.

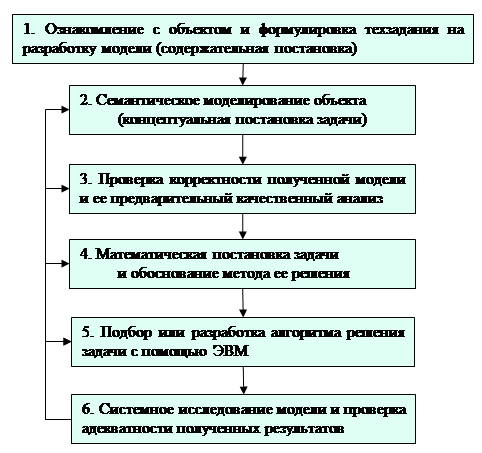

Объективная сложность процессов в техносфере делает невозможным их изучения с помощью моделей какого-либо одного типа. Моделирование таких процессов предполагает их представление в виде системы взаимодействующих разнородных компонентов. Таким образом, модель таких процессов может содержать в себе несколько разнородных субмоделей. Это накладывает свой отпечаток и на само моделирование, который удобно представить в виде определенных этапов, на которых проявляются особенности процессов в человеко-машинных системах (ЧМС). Основные этапы моделирования техносферных процессов представлены на рис. 8.

Рис. 8. Основные этапы моделирования процессов в техносфере

Этап 1. Содержательная постановка

Необходимость в новых моделях возникает при выполнении проектно-конструкторских работ, создания систем управления и контроля, а также выполнения работ на стыке различных отраслей. При этом вначале следует определить, нет ли более простых решений проблемы: возможности использовать существующие модели, модифицируя их.

Конечной целью этапа 1 служит является разработка технического задания. Для достижения этой цели необходимо решить следующие задачи:

исследовать моделируемый объект или процесс с целью выявления основных его свойств, параметров и факторов;

собрать и проверить доступные экспериментальные данные об объектах-аналогах;

проанализировать литературные источники и сравнить между собой построенные ранее модели данного объекта или ему подобные;

систематизировать и обобщить накопленный ранее материал;

разработать общий план создания и использования комплекса моделей.

На данном этапе осуществляется, таким образом, содержательная постановка задачи моделирования. При этом важно правильно поставить вопросы, на которые должна ответить модель. Для этого нужны специалисты, хорошо знающие предметную область и, вместе с тем имеющие достаточно широкий научный кругозор, чтобы общаться со специалистами в различных областях знания, в частности с заказчиком модели. Это является условием успешного формулирования таких требований к создаваемой модели, которые, с одной стороны, удовлетворят заказчика, а с другой стороны – удовлетворят ограничениям на сроки и ресурсы, выделенные для создания и реализации модели. В целом выполнение этого этапа может занять до 30% времени, отпущенного на разработку модели, а с учетом возможных уточнений – и более.

Этап 2. Концептуальная постановка

В отличие от 1-го этапа этап семантического моделирования выполняется рабочей группой без привлечения заказчика. Исходной информацией здесь являются сведения, полученные на 1-м этапе сведения о моделируемом объекте и уточненные требования к будущей модели.
