Моделирование рабочих процессов погрузочно-транспортных модулей с учетом случайного характера внешних воздействий

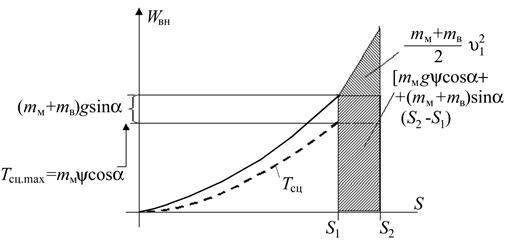

Рис. 3.3. Графическая интерпретация решения уравнения (3.20)

Для жёстких механических характеристик асинхронных двигателей хода возможно более простое решение задачи динамики внедрения. Так как на первом этапе мало, то, пр

енебрегая инерционной составляющей на первом этапе, решение может быть получено простым пересечением кривой W(S) и линии статического напора, то есть решением уравнения:

. (3.21)

Во втором этапе решается уравнение (3.20). Ошибка, которая может возникнуть от такого упрощения, зависит от жёсткости механической характеристики двигателя, то есть от величины Sск.ном Для оценки погрешности решения задачи динамики внедрения приближённым методом ниже (табл. 3.1) представлены сопоставительные данные по глубине внедрения ковша в штабель, определённые точным и энергетическим методом (погрузочная машина 1ППН-5, оборудованная ходовым движителем.

Как видно из результатов расчёта, ошибка приближённого энергетического метода не превышает 3,5 % для двигателей с мягкой механической характеристикой (Sном = 0,05). В других вариантах расчёта расхождение величин S2, полученных решением дифференциальных уравнений и энергетическим методом, составляет 0,5–1,2 %. Это позволяет использовать приближённые энергетические соотношения для анализа параметров ковшовых погрузочных машин во взаимосвязи с параметрами ковшей и ходовых приводов.

Таблица 3.1

Результаты расчёта глубины внедрения
