Моделирование рабочих процессов погрузочно-транспортных модулей с учетом случайного характера внешних воздействий
Окончание табл. 3.4
1 |
2 |
3 | ||
Номинальная угловая скорость вращения ковша, з |
1/с |
0 ,59 | ||
Максимальный момент двигателя, приведённый к оси ковша |
Н×м |
28475 | ||
Допустимая глубина внедрения ковша Sз.max без учёта инерционной составляющей для пород крепостью f =7; 10; 13 |
м |
0,85 |
0,99 |
1,13 |
То же с учётом сил инерционной составляющей, Sз.max |
м |
0,80 |
0,91 |
1,06 |
Как видно из результатов расчёта, учёт инерционной составляющей приводит к снижению допустимой глубины внедрения на 6–8 %.
3.3Объём единичного захвата ковшом. Предельная вместимость ковша и объём ссыпания
В математической модели объёма единичного захвата используется известное предположение [63], что объём черпания в цикле определяется площадью раздельного зачерпывания Fзач., приведённой шириной ковша Вк', коэффициентом совмещения внедрения и черпания Kсм и объёмом ссыпания ∆V. В общем случае
V = Вк' Fзач × Kсм. – ∆V. (3.46)
Площадь раздельного черпания может быть вычислена как площадь фигуры АВС, ограниченной траекторией передней кромки ковша CB, относительно штабеля АВ и линий почвы АС (рис. 3.16).

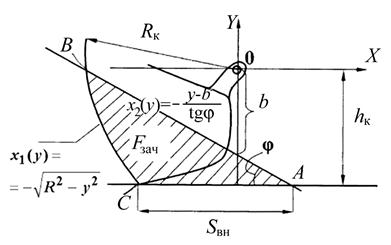

Рис. 3.16. Схема к расчёту площади раздельного зачерпывания
Площадь фигуры АВС можно вычислить интегрированием:
,
где YВ, YС – координаты точек C и B; Yс = – hк, Yв – определяется как координата точки пересечения окружности CB, уравнение которой имеет вид , и прямой , где .
Для нахождения величины b сначала находим координату XC. Если YC = – hк, то . Зная XC, находим XA:
.
Подставляя в уравнение прямой координаты XA и YA, получим ; откуда .
Площадь искомой фигуры АВС равна:
. (3.47)
После ряда преобразований выражение (3.47) примет вид:
(3.48)
Величина представляет собой потенциальный объём захвата без учёта ссыпания материала из ковша. Для ковшей с двумя боковыми стенками, как показывают исследования, DV = 0 и Vк = V¢к. Для машин с боковой разгрузкой ковша величина DV играет существенную роль в формировании объёма груза, остающегося в ковше после черпания. Расчёт DV приведён ниже.
В целях оценки достоверности модели площади черпания (3.47) приводятся зависимости Fзач = f(Sвн) и Vк = f(Sвн) для машины 1ПНБ-5, полученные моделированием на ЭВМ. Исходные данные соответствуют серийному ковшу машины 1ППН-5. Для сравнения на этом же рисунке 3.17 приводятся аналогичные зависимости для машин МПК-3 и МПК-1000Т.
Как видно из графиков, расчётный объём единичного черпания при определённой глубине внедрения существенно зависит от траектории движения передней кромки ковша. У машин 1ППН-5 и МПК-3 траектории близки, поэтому практически одинаковы и площади зачерпывания. Однако приведённая ширина ковша машины 1ППН-5 выше, чем у МПК-3, поэтому объём черпания машиной МПК-3 на 26 % ниже. Использование верхнего центра поворота ковша на машине МПК-1000Т приводит к значительному увеличению площади черпания.
Необходимо отметить, что окончательное суждение о рабочих качествах машин с точки зрения объёмов единичного черпания, производительности и удельной трудоёмкости погрузки можно сделать только на основе комплексного моделирования с учётом действия всех ограничений. При этом для машин с боковой разгрузкой ковша существенное значение имеет реальная вместимость ковша и объём ссыпания через боковые стенки и открытые стороны ковша.

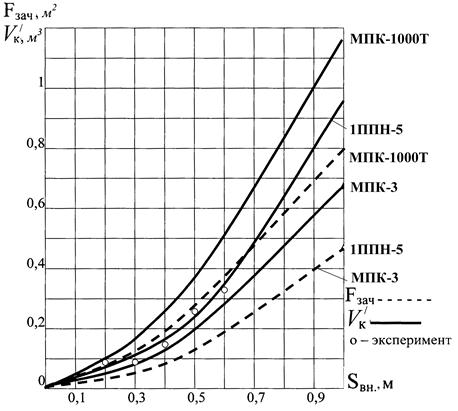

Рис. 3.17. Зависимости площади зачерпывания и объёма единичного захвата (без учёта ссыпания) от глубины внедрения
В настоящее время при проектировании или анализе рабочих качеств погрузочной машины с боковой разгрузкой ковша вместимость погрузочного органа определяется по приближённым формулам. Предварительные расчёты и экспериментальные исследования показали, что ошибка может достигать 30–40 %, главным образом, из-за недостоверного определения объёма ссыпания горной массы через боковые стороны ковша. Вследствие этого главная характеристика машины – производительность за чистое время погрузки, приводимая в технических характеристиках машин, указывается без должного обоснования. Фактическая производительность машин должна определяться по объёму черпания в функции глубины внедрения, траектории движения передней кромки ковша с учётом суммарных потерь груза при формировании остающегося в ковше объёма материала.
Рассмотрим широко распространённую конструкцию ковша, имеющего ширину Bк и геометрические характеристики, приведённые на рисунке 3.18.

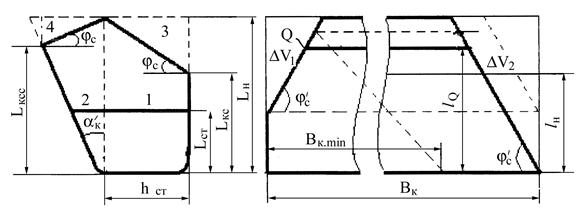

Рис. 3.18. Геометрическая схема к расчёту вместимости ковша и объёмов ссыпания через боковые стороны ковша
Ссыпание груза из ковша возможно через открытую сторону ковша и через сторону с установленной боковой стенкой. При анализе параметров ковша возникает необходимость решения двух задач: определение максимальной вместимости ковша Vк.max или Vк.max1; определение фактического объёма груза, остающегося в ковше после черпания Vк.з и коэффициента потерь п, как отношения суммарного объёма ссыпания к потенциальному объёму зачерпывания V¢к.з.
Максимальная вместимость ковша Vк.max позволяет установить предельную производительность погрузочной машины при минимальной продолжительности цикла черпания и оценить соответствие паспортных данных реальным. Фактический объём груза, остающийся в ковше после очередного черпания, Vк.з., даст возможность оценить соответствие параметров механизмов внедрения и черпания и вместимости ковша.
