Моделирование рабочих процессов погрузочно-транспортных модулей с учетом случайного характера внешних воздействий

Процедуры моделирования случайных объёмов захвата Vкj приведены в пп. 3.1–3.3, 4.1, случайных значений поцикловой продолжительности единичных черпаний Tцj – в пп. 4.2 и 5.2.

При работе ковшовой ШПМ, как известно из работы [5], имеют место подготовительно-заключительные (ПЗО) и вспомогательные операции, совокупность которых сводится к следующему: i = 1; подготовительно-заключи-тельные, продо

лжительность, Tвс.1; i = 2; оборка забоя, Tвс.2; i = 3; передвижка временной предохранительной крепи, Tвс.3; i = 4; зачистка почвы и подкидка породы к погрузочной машине, Tвс.4; i = 5; раскайловка крупных кусков породы, Tвс.5; i = 6; обмен одиночных вагонеток, Tвс.6; i =7; обмен партии вагонеток, Tвс.7; i = 8; укладка и передвижка рельсов временного пути, Tвс.8; i = 9; наращивание напочвенного конвейера, Tвс.9; i = 10; наращивание ленточного конвейера, Tвс.10; i = 11; наращивание ленты, Tвс.11; i = 12; передвижка механизированная перегружателя, Tвс.12; i = 13; расчистка транспортных коммуникаций при погрузке в вагонетки Tвс.13; i = 14; то же при погрузке на конвейер, Tвс.14.

Для расчёта производительности ППТМ необходимо выделить те операции, которые технологически необходимы при погрузке и не могут быть с ней совмещены. Таким образом, все операции с индексами i=1…14 разделены на группы:

1) выполняемые в период погрузки, но не совмещаемые с ней во времени, то есть требующие остановки процесса погрузки; эти операции удлиняют процесс погрузки;

2) выполняемые в процессе погрузки и совмещаемые с ней во времени и в пространстве; эти операции не удлиняют процесс погрузки и не удлиняют продолжительность проходческого цикла;

3) выполняемые во времени за пределами операций «погрузка – призабойный транспорт», как правило, по окончании проходческого цикла или в ремонтно-подготовительную смену; эти операции не увеличивают длительность процесса погрузки, но влияют в целом на общую производительность проходческой системы.

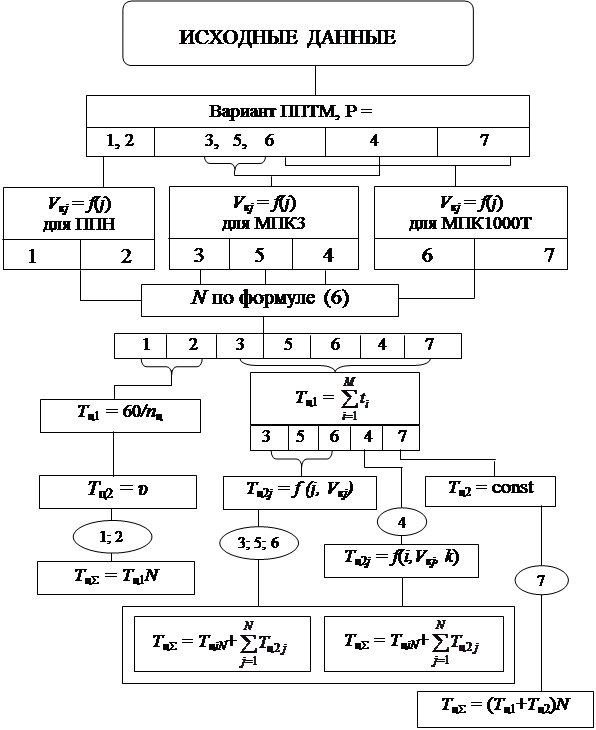

Рис. 5.13. Структура программы для расчёта ТчS

Операции группы 3) не удлиняют процесс погрузки транспорта, но удлиняют проходческий цикл в целом, если они не совмещаются с каким-либо другим процессом – бурением шпуров, креплением выработки и т.п.

Будем рассматривать наиболее неблагоприятный вариант, когда операции группы 3) выполняются в несовмещённом режиме. Тогда они должны входить в единую группу с совокупностью операций группы 1).

Из перечисленных операций к группе 1 – не совмещаемые с погрузкой и выполняемые с ней последовательно в период погрузки – относятся операции с индексами i =1; 2; 3; 6; 7. К группе 2 – совмещаемые во времени и в рабочем пространстве – относятся операции с индексами i = 4; 5; 13; 14. К группе 3, выполняемые за пределами операций «погрузка», относятся операции с индексами i = 8; 9; 10; 12.

Теперь можно записать:

, i ¹ 4; 5; 13; 14. (5.9)

При этом совмещаемые операции автоматически не войдут в состав слагаемых, определяющих суммарную продолжительность вспомогательных операций при погрузке. Для расчёта Твсi, i =1, 2…13, 14, необходимо располагать моделями для расчёта трудоёмкости каждой из составляющих и численностью рабочих, занятых на выполнении данной операции.

Продолжительность вспомогательных операций, не совмещаемых с погрузкой при выгрузке штабеля, определяется по формуле:

i ≠ 4; 5; 13; 14, (5.10)

где n – число рабочих, занятых на выполнении несовмещаемых вспомогательных операций; – удельная трудоёмкость i-й вспомогательной операции, чел.-мин/м3 (готовой выработки). Значения могут быть приняты по данным ННЦ ГП-ИГД им. А.А. Скочинского [5]. Для расчёта каждой составляющей используется обобщённая структурная модель:

, (5.11)

где i = 1, 2…14 – базовые значения удельной трудоёмкости элементарных операций; при этом при i = 1,2…14 даются в чел.-мин/м3; i = 8–12 в чел.-мин/м.

Композиция коэффициентов , ; приводится в таблице 5.2. Знаком «Х» указано, что соответствующий коэффициент , а вычисляется по регрессионной модели. В оставшихся свободных клетках матрицы . Каждый из коэффициентов отражает влияние r-фак-тора на i-ю составляющую трудоёмкости: = – влияние сечения выработки в свету (м2); =– влияние крепости породы f; =– влияние числа проходчиков n, занятых на операции; =– влияние средней длины откатки вагонеток , м; = – влияние вместимости вагонетки q, м3; = – влияние числа вагонеток mв в «мини-составе»; = – влияние длины разброса породы , м; = – влияние площади выработки в проходке , м2; ki,9 = kрс – влияние числа рельсовых путей; ki,10 = klц – влияние длины подвигания за цикл lц, м.
